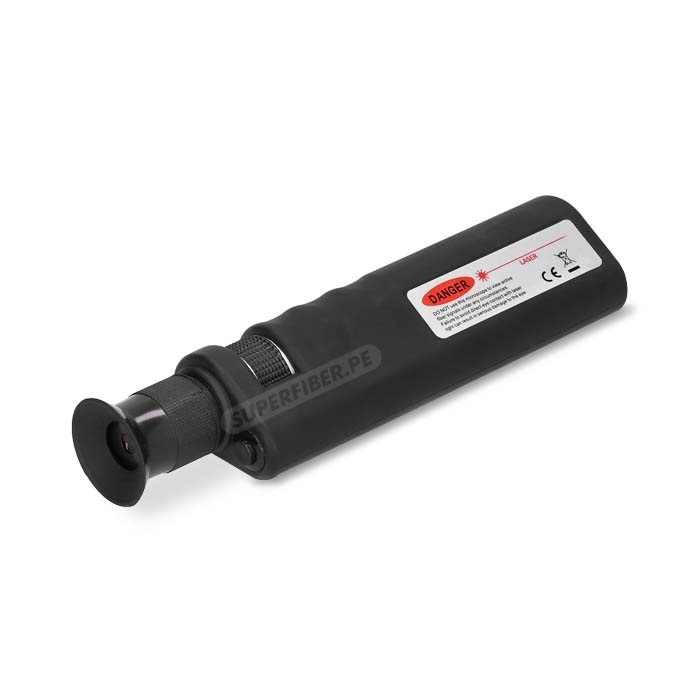

La serie CL de microscopios de mano representa la excelencia en la inspección de superficies finales de fibra óptica. Utilizando un sistema de iluminación coaxial LED blanca, este equipo introduce la luz directamente en el camino óptico para que incida de forma perpendicular a la cara del extremo de la fibra. Esta tecnología avanzada permite obtener un detalle excepcional de arañazos, defectos de pulido y partículas de contaminación microscópicas.

Diseñados para un uso profesional intensivo, estos microscopios son la herramienta recomendada para técnicos con formación especializada que realizan terminaciones de fibra de manera frecuente. Su capacidad para revelar la calidad real del pulido los hace indispensables antes de cualquier conexión crítica en redes de alta velocidad.

🔍 Modelos Disponibles y Recomendaciones de Uso

La elección del aumento adecuado es fundamental para una inspección precisa según el tipo de red:

• Modelo 200X (CL-200): Es la configuración recomendada para la inspección de fibras multimodo, permitiendo una visión clara del núcleo y el revestimiento para detectar contaminantes comunes.
• Modelo 400X (CL-400): Diseñado específicamente para fibras monomodo, donde el tamaño reducido del núcleo exige un mayor nivel de magnificación para garantizar que no existan micro-defectos.

[Image showing a comparison between 200X and 400X magnification views]

⭐ Seguridad y Características Técnicas

• Seguridad Láser Integrada: Equipado con filtros de atenuación infrarroja (IR) de alto potencial que proporcionan más de 35 dBm de atenuación a 1310nm/1550nm y más de 20.5 dBm a 850nm. Esto ayuda a prevenir daños oculares accidentales en caso de observar una fibra activa.
• Control de Foco Fino: Incluye un mando de ajuste de precisión para obtener la mayor nitidez de imagen de forma rápida y sencilla.
• Larga Vida Útil: El sistema de iluminación LED está calificado para una vida útil de hasta 10,000 horas de operación.
• Diseño Portátil y Ligero: Con un peso de solo 0.6kg y un tamaño compacto (225mm de largo), es ideal para el trabajo en campo y espacios reducidos.

📋 Especificaciones Técnicas

🛠️ Pasos de Operación

1. Inserte la fibra que desea inspeccionar en la entrada del adaptador del microscopio.
2. Observe a través del ocular y presione el interruptor LED de encendido para activar la iluminación.
3. Ajuste el control de enfoque hasta encontrar la visión más clara de la cara final de la fibra.

Advertencia de Seguridad: Bajo ninguna circunstancia utilice este microscopio para ver señales de fibra activas. El contacto directo de los ojos con luz láser magnificada puede causar daños graves.
