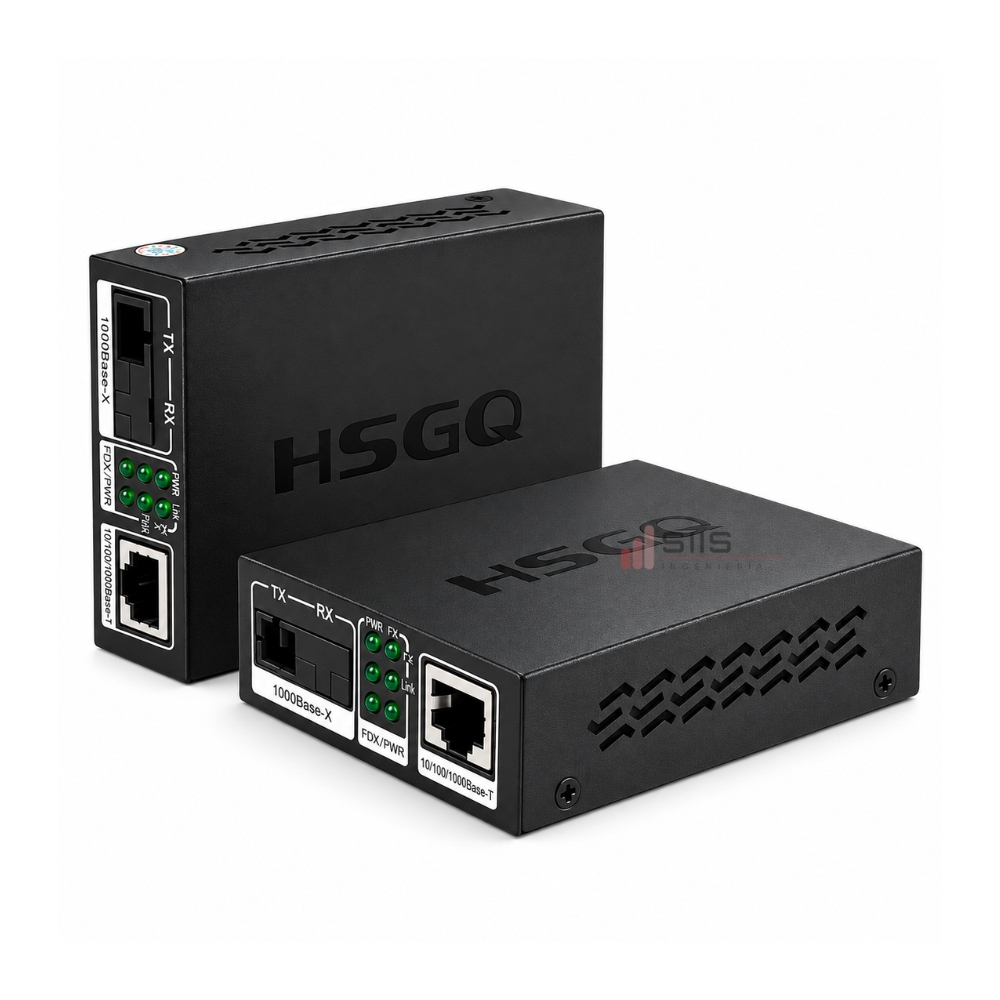

El HSGQ S211-S20A/B es un media converter Ethernet a fibra óptica diseñado para extender conexiones de red mediante fibra monomodo. Permite convertir señales eléctricas Ethernet en señales ópticas y viceversa, facilitando la interconexión de equipos de red en instalaciones de telecomunicaciones, empresas y sistemas de videovigilancia.

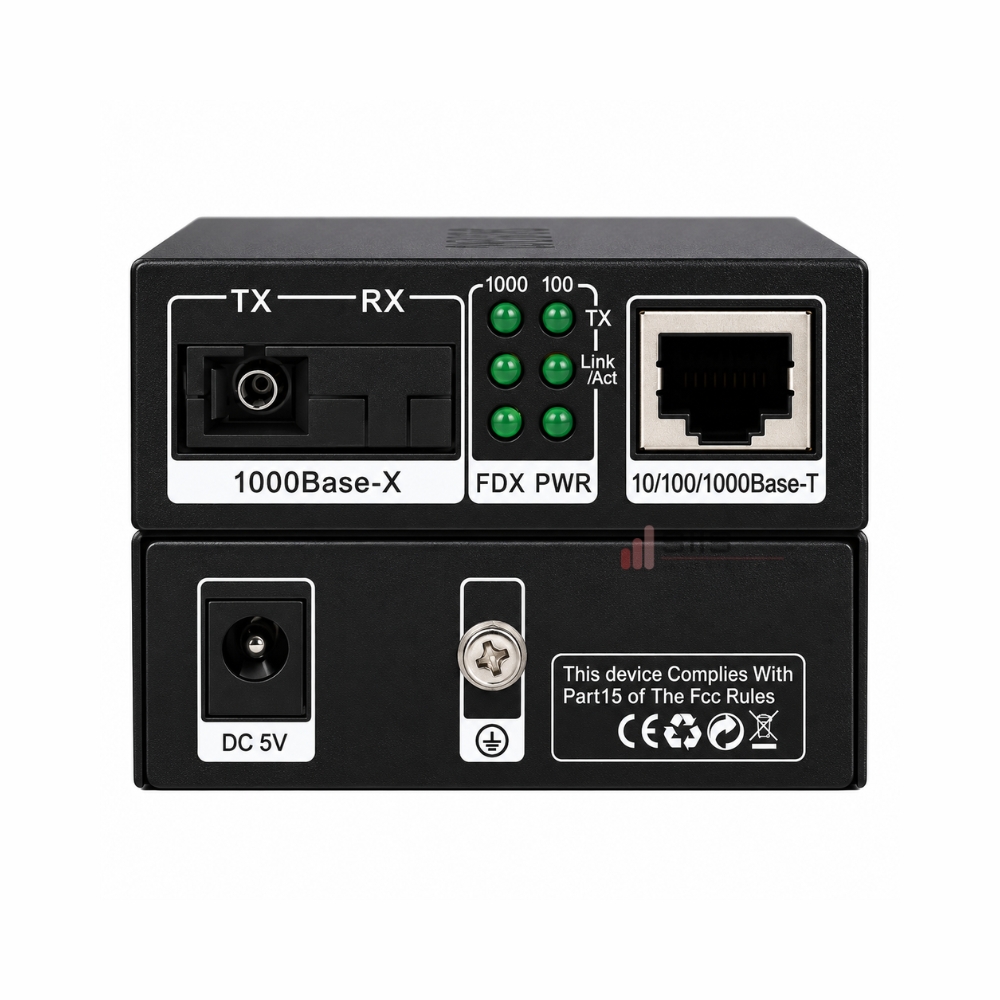

Cuenta con una interfaz Ethernet RJ45 con velocidades de 10/100/1000 Mbps y una interfaz óptica SC para transmisión bidireccional sobre una sola fibra. Su tecnología BiDi utiliza longitudes de onda complementarias de 1310 nm y 1550 nm y ofrece una distancia de transmisión de hasta 20 km

Características principales

• Marca: HSGQ
• Modelo: S211-S20A/B
• Tipo: convertidor de medios Ethernet a fibra óptica
• Velocidad Ethernet: 10/100/1000 Mbps
• Interfaz eléctrica: 1 puerto RJ45
• Interfaz óptica: 1 puerto SC
• Tipo de fibra: monomodo (SM)
• Configuración óptica: BiDi, transmisión por una sola fibra
• Longitudes de onda: 1310/1550 nm, según variante A/B
• Distancia de transmisión: hasta 20 km
• Alimentación: 5 V DC

Transmisión bidireccional por una sola fibra

La tecnología BiDi permite transmitir y recibir datos a través de un único hilo de fibra óptica mediante el uso de longitudes de onda diferentes para cada sentido de comunicación. Esta configuración permite optimizar el uso de la infraestructura de fibra disponible.

Para establecer el enlace se requieren unidades A y B compatibles, instaladas en los extremos correspondientes. Las longitudes de onda de transmisión y recepción deben ser complementarias para garantizar la comunicación óptica.

Aplicaciones

• Extensión de redes Ethernet mediante fibra óptica.
• Interconexión de switches y equipos de comunicación.
• Enlaces de red entre edificios o áreas de una instalación.
• Sistemas de videovigilancia IP.
• Redes empresariales y comerciales.
• Infraestructura de telecomunicaciones.
• Transmisión de datos sobre fibra monomodo a distancias de hasta 20 km.

Especificaciones técnicas

Consideraciones de instalación

Verifique la compatibilidad entre las unidades A y B, el tipo de fibra y los conectores ópticos antes de instalar el enlace. La distancia efectiva depende de las condiciones de la fibra, las pérdidas ópticas y la compatibilidad de los equipos en ambos extremos.

El HSGQ S211-S20A/B es una solución práctica para extender conexiones Gigabit Ethernet mediante fibra monomodo cuando se requiere transmisión bidireccional por un solo hilo de fibra.
