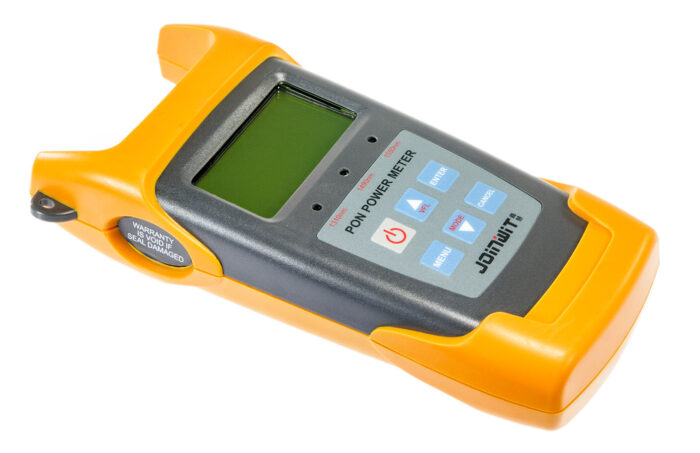

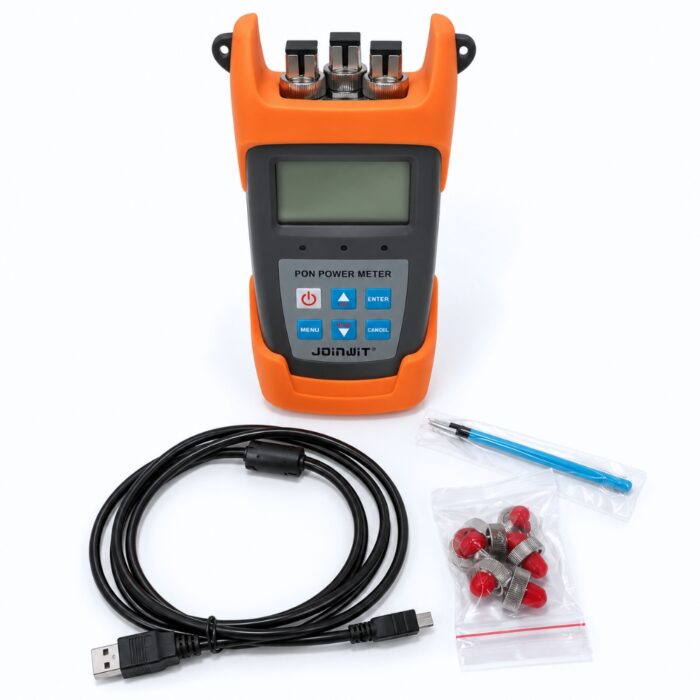

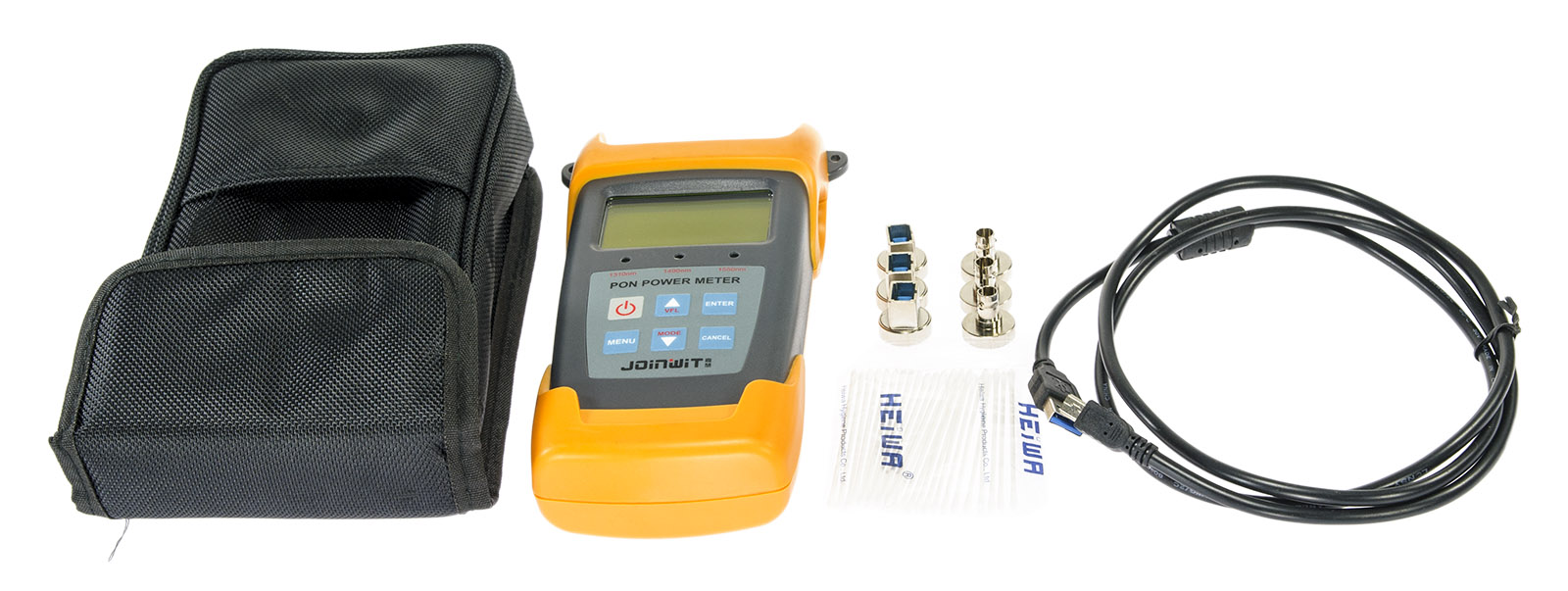

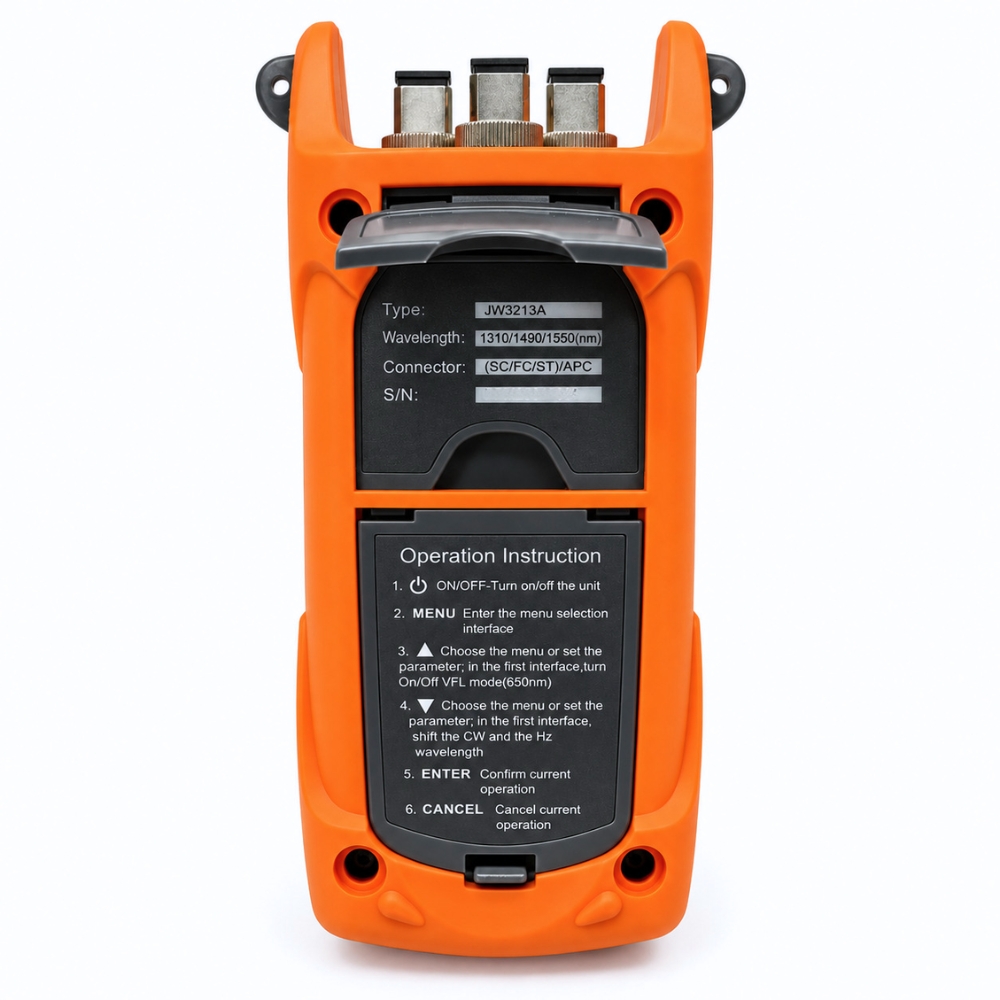

Medidor de Potencia Óptica PON Joinwit JW3213A

El Joinwit JW3213A es un medidor de potencia óptica diseñado para la instalación, puesta en servicio, diagnóstico y mantenimiento de redes BPON, EPON y GPON. Permite medir simultáneamente las longitudes de onda utilizadas en redes PON: 1310 nm en subida (ONT), 1490 nm y 1550 nm en bajada (OLT).

Su función de medición burst mode en 1310 nm permite evaluar la señal de subida de los equipos ONT/ONU durante las pruebas de redes PON. El equipo muestra los niveles de potencia de las diferentes longitudes de onda y permite establecer umbrales para identificar el estado de la señal óptica.

Medición de potencia PON

• 1310 nm: medición de señal upstream.
• 1490 nm: medición de señal downstream.
• 1550 nm: medición de señal downstream.
• Modo Burst: medición de la señal upstream de 1310 nm.
• Rango de medición PON: -35 a +10 dBm.
• Incertidumbre de medición: ±0,5 dB.
• Linealidad: ±0,1 dB.
• Pérdida de inserción: <1,5 dB.
• Resolución: 0,01 dB.
• Aislamiento entre longitudes de onda: >40 dB.

Funciones adicionales

El JW3213A incorpora un módulo de Optical Power Meter (OPM) para realizar mediciones convencionales de potencia óptica, además de un VFL (Visual Fault Locator) integrado para la localización visual de fallas en fibra mediante una fuente láser roja de 650 nm.

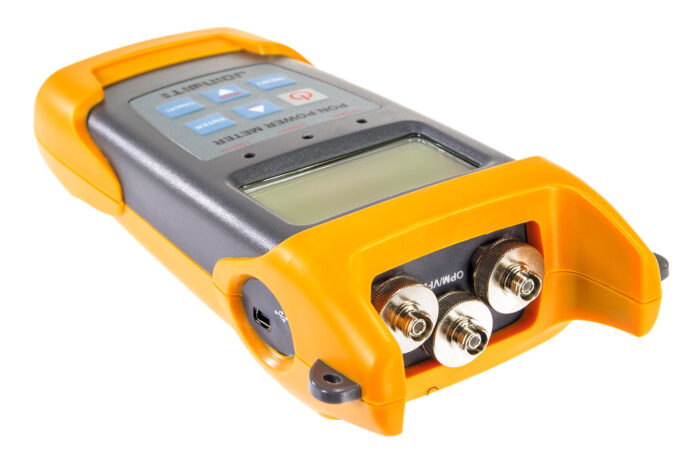

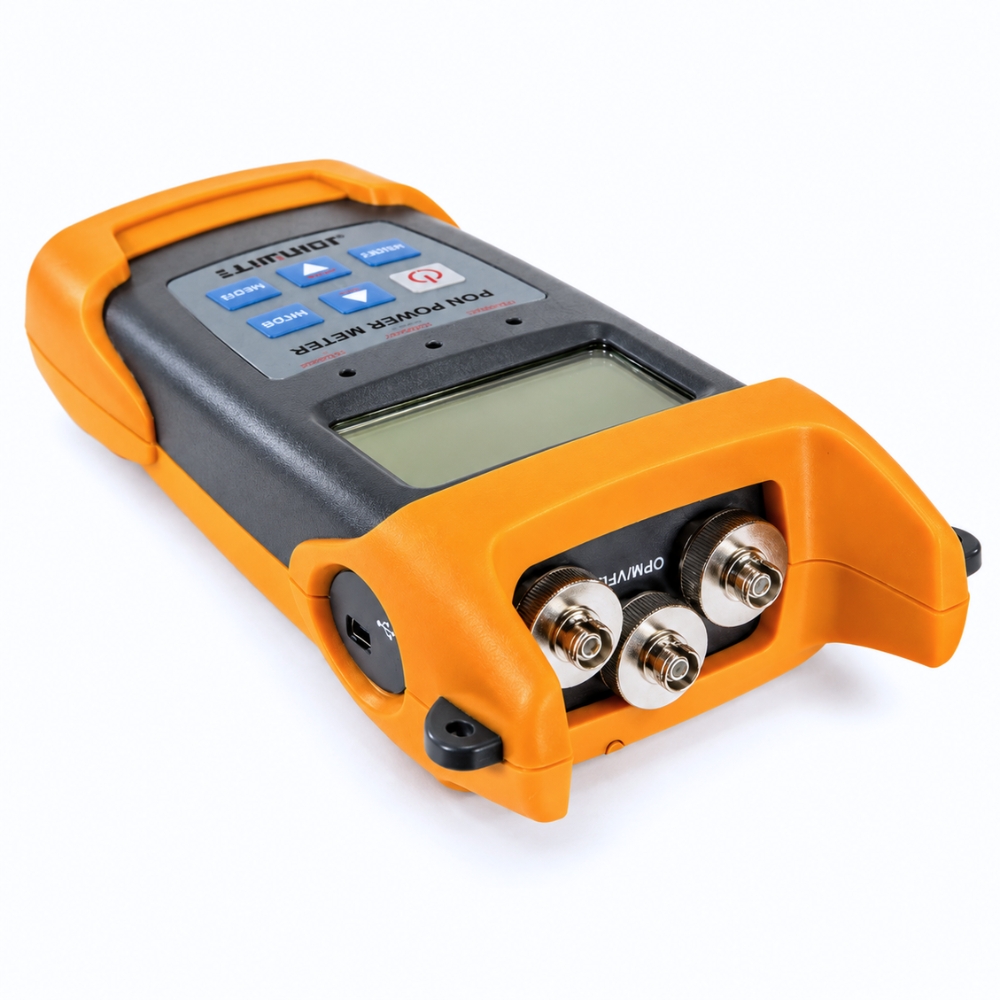

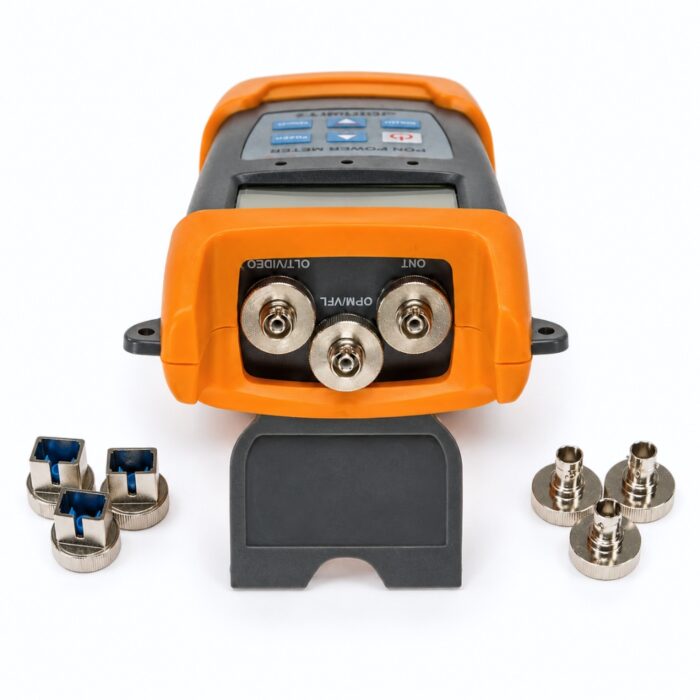

El módulo OPM ofrece un rango de medición de -70 a +6 dBm, con resolución de 0,01 dB y detector InGaAs. El equipo utiliza conectores ópticos intercambiables FC, SC y ST mediante adaptador universal de 2,5 mm y está diseñado para trabajar con fibra monomodo SM 9/125 µm.

Aplicaciones

• Instalación y activación de redes FTTH.
• Medición de potencia óptica en redes GPON y EPON.
• Verificación de niveles ópticos en ONT/ONU y OLT.
• Diagnóstico y mantenimiento de enlaces PON.
• Comprobación de señales upstream y downstream.
• Verificación de niveles ópticos durante la puesta en servicio.
• Localización visual de fallas mediante VFL.
• Mediciones convencionales mediante función OPM.

Especificaciones técnicas

Aplicación profesional en redes FTTH

El Joinwit JW3213A está orientado a técnicos e instaladores de fibra óptica que requieren comprobar los niveles de potencia de una red PON durante las etapas de instalación, activación, diagnóstico y mantenimiento. Su capacidad de medición de las tres longitudes de onda PON permite evaluar el enlace sin necesidad de utilizar un medidor convencional para cada señal.
